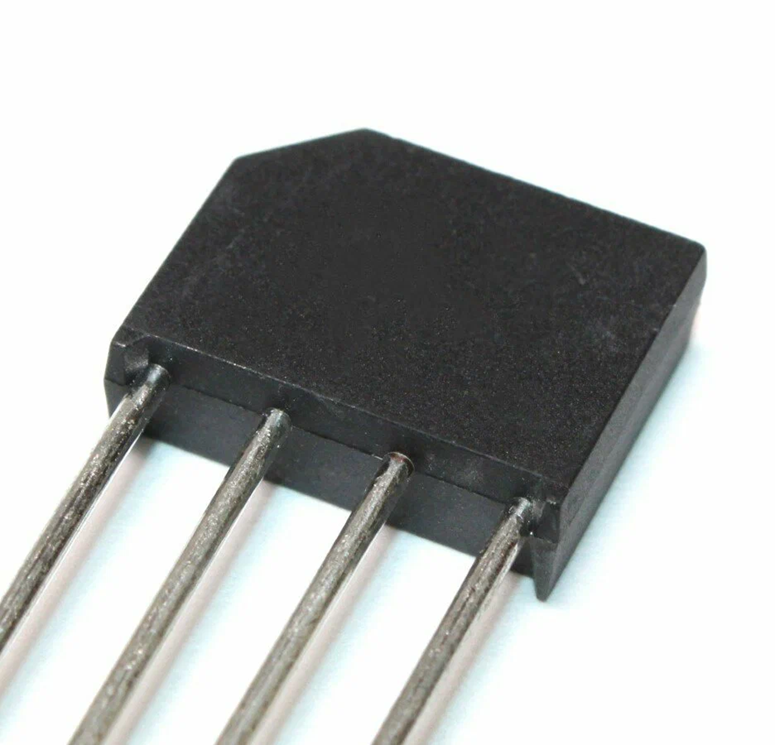

Диодный мост – это электронная схема из четырёх (или более) диодов, предназначенная для преобразования переменного тока в постоянный.
Его основная задача – обеспечить выпрямление напряжения так, чтобы на выходе получалось стабильное однополярное питание для электронных устройств, блоков питания, зарядных систем и промышленной автоматики.
Понимание принципа работы диодного моста помогает правильно выбирать компоненты по току, обратному напряжению и условиям охлаждения, а также оценивать потери и нагрев при эксплуатации. В статье рассмотрим, где применяется диодный мост, какие бывают варианты исполнения и на что обращать внимание при подборе компонентов, включая возможность купить диоды на https://www.necspb.com/catalog/diody/ для ремонта или сборки схем.
Определение выпрямительного узла
Основная задача выпрямительного узла – получить питание для устройств, которым требуется постоянное напряжение: электронных плат, зарядных устройств, систем управления, светодиодных драйверов. На практике выпрямительный узел часто дополняют фильтрующими и стабилизирующими элементами, чтобы уменьшить пульсации и обеспечить более ровное выходное напряжение.
Ключевые свойства выпрямительного узла
- Однополярность выходного напряжения – на клеммах нагрузки сохраняется одна и та же полярность.
- Наличие падения напряжения – часть энергии теряется на диодах при их открытом состоянии.
- Пульсации – выходное напряжение после выпрямления не является идеально постоянным без дополнительного сглаживания.
Принцип преобразования переменного напряжения в постоянное
Принцип выпрямления основан на том, что диод пропускает ток преимущественно в одном направлении. В диодном мосту (мостовом выпрямителе) четыре диода образуют схему, в которой в каждом полупериоде переменного напряжения ток через нагрузку протекает в одном и том же направлении. Это означает, что отрицательная полуволна «переворачивается» по отношению к нагрузке, и на выходе получается пульсирующее постоянное напряжение.
В положительный полупериод переменного напряжения открывается одна пара диодов, формируя путь тока через нагрузку; в отрицательный полупериод открывается другая пара диодов, но направление тока через нагрузку остаётся прежним. Таким образом, мостовая схема обеспечивает двухполупериодное выпрямление, при котором частота пульсаций на выходе оказывается вдвое выше частоты входного переменного напряжения.
- Входное AC-напряжение периодически меняет полярность.
- Диоды автоматически «выбирают» проводящий путь, пропуская ток только в допустимом направлении.
- Нагрузка получает ток одной направленности в обоих полупериодах.
- Сглаживание (например, конденсатором) уменьшает пульсации, приближая напряжение к постоянному.
