Гибка листового металла — одна из самых востребованных операций в современной металлообработке. Без неё невозможно представить производство корпусов оборудования, элементов вентиляции, деталей для машиностроения и архитектурных конструкций. Если вам требуется качественная гибка металла в Минске, важно понимать, что этот процесс — не простое сгибание заготовки, а сложная технологическая операция, требующая точного расчёта, правильного выбора оборудования и учёта множества факторов. В этой статье мы подробно разберём, какие особенности влияют на результат, как избежать типичных ошибок и на что обратить внимание при заказе.
Для начала стоит осознать: при гибке металл подвергается пластической деформации. Внешние слои материала растягиваются, внутренние — сжимаются. Именно это различие напряжений определяет такие ключевые параметры, как минимальный радиус гиба, пружинение и точность угла. Неправильный учёт этих факторов ведёт к браку: трещинам на внешней стороне, гофре на внутренней или несоответствию размеров.
Основные факторы, влияющие на качество гибки
Чтобы получить идеальную деталь, необходимо учитывать три группы параметров: свойства материала, геометрию инструмента и режимы обработки.
-
Свойства металла: Толщина, предел прочности, пластичность и направление волокон проката имеют решающее значение. Например, гибка листа из нержавейки требует большего усилия и допускает меньший радиус, чем гибка алюминия той же толщины. Важно помнить: гибка поперёк волокон снижает риск образования трещин.
-
Радиус гиба: Минимально допустимый радиус обычно составляет 0,5-2 толщины листа (в зависимости от материала). Если сделать радиус меньше, металл на внешней стороне может лопнуть. Для мягкой стали это 0,5t, для алюминия — 1,5t, для высокопрочной стали — до 2t и более.
-
Угол пружинения: После снятия нагрузки металл стремится вернуться в исходное состояние. Это явление называется пружинением. Величина пружинения зависит от марки стали и угла гиба. Например, для углеродистой стали при гибке на 90° пружинение может составлять 1-3°, для нержавейки — до 5-7°. Поэтому на прессе угол гиба задают с запасом, чтобы после разгрузки получить нужный угол.
Технология и оборудование: от ручной гибки до ЧПУ
Современные услуги по металлообработке включают гибку на листогибочных прессах с ЧПУ. Это обеспечивает высокую повторяемость и точность до десятых долей миллиметра. Однако есть и ручные листогибы — для мелких серий и тонких листов. Выбор метода зависит от объёма и сложности задачи.
Основные виды гибки:
-

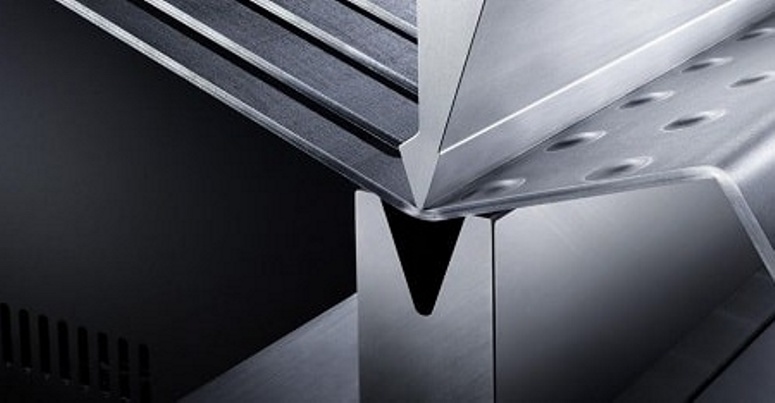

Воздушная гибка (свободная): Заготовка опирается на края матрицы, а пуансон вдавливает её, не доводя до дна. Это универсальный метод, позволяющий менять угол, регулируя ход пуансона. Требует меньше усилия, но даёт большую погрешность из-за пружинения.
-
Калибровка (чеканка): Металл полностью прижимается к матрице и пуансону. Обеспечивает максимальную точность угла (до ±15 минут) и минимальное пружинение. Требует усилия в 5-10 раз больше, чем воздушная гибка, и используется для ответственных деталей.
-
Гибка с растяжением: Применяется для длинных заготовок и больших радиусов. Металл сначала зажимается по краям, а затем растягивается и огибает шаблон. Идеально для изготовления дуг и арок.
Важнейший элемент оснастки — матрица и пуансон. Ширина раскрытия матрицы (V) должна составлять 6-12 толщин листа. Если V слишком узкая, металл будет пережиматься, образуя нежелательную канавку. Если слишком широкая — увеличится радиус гиба и снизится точность.
Распространённые дефекты и как их избежать
Даже опытные специалисты сталкиваются с проблемами. Вот основные из них:
-
Трещины на внешней стороне: Возникают из-за слишком маленького радиуса или неправильного направления волокон. Решение — увеличить радиус или развернуть деталь относительно направления проката.
-
Гофра (волнистость) на внутренней стороне: Появляется при гибке тонких листов с малым радиусом. Причина — избыток материала в зоне сжатия. Помогает использование специальной оснастки с прижимом или предварительная насечка материала.
-
Несовпадение угла после гибки: Связано с неправильным учётом пружинения или износом инструмента. Решение — корректировка угла гиба на прессе или замена оснастки.
-
Царапины и задиры: Возникают при скольжении металла по матрице. Особенно критично для нержавейки и полированных листов. Используются полиуретановые вкладыши или плёнка.
Расчёт развёртки: точность начинается с чертежа
Перед гибкой необходимо точно рассчитать длину заготовки (развёртку). Для этого учитывается нейтральный слой — линия внутри материала, которая не растягивается и не сжимается. При гибке он смещается внутрь заготовки. Коэффициент смещения (К-фактор) зависит от материала и радиуса. Для упрощённых расчётов часто используют формулу: длина развёртки = сумма длин прямых участков + припуск на гиб (BA). BA = (π/180) × (R + k×t) × α, где R — внутренний радиус, t — толщина, k — К-фактор (обычно 0.33-0.5), α — угол гиба в градусах.
Современные CAD/CAM-системы (например, SolidWorks, Autodesk Inventor) автоматически выполняют эти расчёты, но важно проверять их вручную для сложных деталей.
H2 — Заключение: доверяйте профессионалам
Гибка листового металла — это искусство, сочетающее знание физики процессов, опыт работы с разными материалами и точное оборудование. Самостоятельные попытки, особенно при работе с толстыми листами или высокопрочными сталями, часто приводят к перерасходу материала и браку. Лучшее решение — обратиться к специалистам, которые предоставляют услуги по металлообработке https://namas-m.by/proizvodstvo на профессиональном уровне. Они помогут с выбором технологии, рассчитают развёртку и обеспечат точное соблюдение геометрии. Помните: качественная гибка — это залог долговечности и функциональности вашего изделия. Не экономьте на этапе проектирования и изготовления, и результат превзойдёт ожидания.
