Изготовление теплообменников требует точности, повторяемости операций и контроля качества на каждом этапе: от раскроя металла до герметизации и испытаний.
Набор инструмента зависит от типа теплообменника (кожухотрубный, пластинчатый, спиральный, оребрённый) и выбранной технологии соединения (сварка, пайка, развальцовка, клеевые и прокладочные решения).
Правильно подобранные инструменты от https://pnevmo-trade.ru/ снижают риск утечек, повышают ресурс узла и ускоряют производство. Важно учитывать материал (нержавеющая сталь, медь, алюминий, титан), толщины, требования к чистоте внутренних каналов и доступность обслуживания после сборки.
Как выбрать инструменты для конкретного типа теплообменника
Чтобы не переплачивать и избежать несоответствия технологии, удобнее выбирать инструменты по логике производственного процесса и критическим точкам качества.
- Определите тип конструкции: кожухотрубный потребует развальцовки/сварки труб и контроля решёток, пластинчатый – точной работы с пластинами и уплотнениями, оребрённый – инструмента для формовки и фиксации ребра.
- Уточните материалы и толщины: для алюминия и меди чаще актуальна пайка и аккуратная зачистка, для нержавейки – TIG/орбитальная сварка и строгий контроль тепловложения.
- Выберите класс точности измерения: при плотных допусках нужны микрометры/нутромеры и кондукторы, иначе возрастает риск перекосов и течей.
- Оцените объём производства: единичное изготовление допускает универсальные решения, серийное – требует оснастки (шаблоны, кондукторы, позиционеры).
- Заложите инструменты контроля и испытаний: экономия на диагностике часто приводит к дорогостоящим переделкам после сборки.
При комплектации важно учитывать совместимость расходников (круги, электроды, присадки, флюсы), наличие сервисного обслуживания и доступность запасных частей. При необходимости можно купить инструменты на сайте с подбором по материалам и операциям, чтобы сразу закрыть весь цикл: от резки до испытаний.
Сбалансированный набор инструментов для изготовления теплообменников строится вокруг трёх задач: точной геометрии, качественного соединения и достоверных испытаний. Чем ближе инструменты к технологическим требованиям конкретной конструкции, тем выше надёжность и ниже стоимость исправления дефектов.
Какие операции в производстве теплообменников требуют отдельного инструмента
В производстве теплообменников ряд операций нельзя выполнять «универсальным» инструментом без потерь в точности, повторяемости и ресурсе узла. Отдельный инструмент нужен там, где критичны геометрия (соосность, шаг, чистота поверхности), качество кромки, стабильность усилия и контролируемость процесса.
На практике выделяют операции, в которых специализированная оснастка одновременно снижает риск брака (протечки, разгерметизация, трещины, недоразвальцовка) и ускоряет цикл за счёт уменьшения переналадок и контроля. Ниже – ключевые группы операций, где «свой» инструмент обязателен.
Операции, требующие специализированного инструмента
- Резка и подготовка кромок труб/листов: труборезы, орбитальные отрезные станки, фаскосниматели и кромкофрезеры для получения ровной кромки и заданного угла фаски под сварку.
- Гибка труб: трубогибы с комплектом дорнов, роликов и башмаков под конкретный диаметр и радиус; калибры для контроля овальности и радиуса.
- Сверление и развертывание трубных решёток: кондукторы/шаблоны, многошпиндельные головки, развертки и зенкеры для обеспечения точного шага отверстий и требуемой шероховатости.

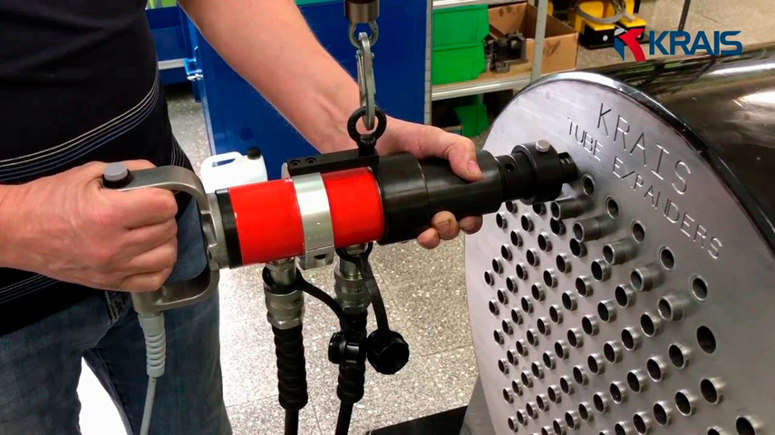

- Развальцовка (вальцевание) труб в трубных решётках: развальцовочные головки, роликовые вальцовки, ограничители момента/глубины, калибры натяга – для повторяемого усилия и исключения повреждения трубы и решётки.
- Сварка и сборка узлов: позиционеры/вращатели, центраторы, сварочные каретки, оснастка для фиксации зазоров и прихваток; отдельные приспособления под TIG/MIG/MAG/PAW и орбитальную сварку труб.
- Подготовка поверхностей и очистка: иглофрезы, щётки, шлифовальные машинки, инструменты для зачистки корня шва и удаления окалины; аппараты и насадки для механической/химической промывки каналов.
- Обработка и монтаж прокладочных поверхностей: притирочные плиты/инструмент, шаблоны плоскостности, динамометрические ключи и гидронатяжители для контролируемой затяжки фланцев.
- Контроль качества и испытания: эндоскопы, нутромеры, шаблоны шагов/зазоров, приборы толщинометрии; комплекты для гидроиспытаний и пневмоиспытаний, течеискатели (в т.ч. гелиевые), вакуумные насосы и заглушки.
Итог: отдельный инструмент обязателен для операций, где задаётся геометрия сопряжений (гибка, отверстия в решётках, развальцовка), формируется герметичность (сварка, посадка труб, фланцевые соединения) и подтверждается качество (НК и испытания). Выбор оснастки следует привязывать к типу теплообменника, материалам, диапазону диаметров/толщин и требуемым допускам – это напрямую определяет стабильность производства и ресурс оборудования.
