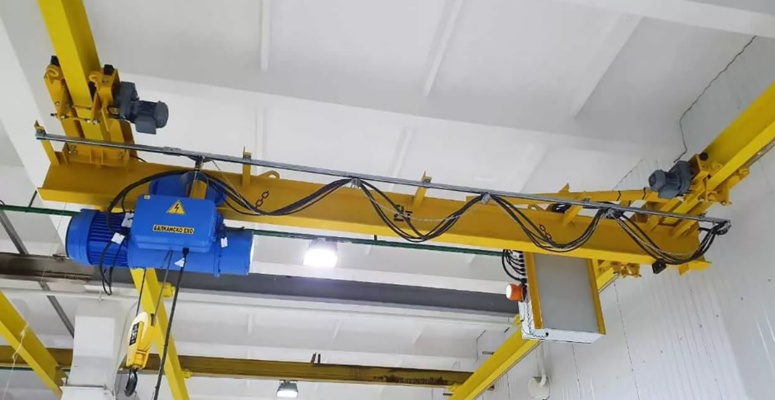

Подвесная кран-балка – это грузоподъёмное оборудование мостового типа, у которого несущая балка (или две балки) перемещается по путям, закреплённым на строительных конструкциях здания: перекрытиях, фермах или консолях.
Такое решение позволяет задействовать верхнее пространство цеха и сохранить полезную площадь пола для станков, стеллажей и транспортных проходов.
Подвесные системы на сайте ценят за компактность, удобство обслуживания рабочих зон и возможность перекрывать протяжённые участки в одном или нескольких пролётах. При подборе важно учитывать грузоподъёмность, высоту подъёма, режим работы, геометрию помещения и тип управления, а также состояние и несущую способность конструкций, на которые передаются нагрузки.
Назначение подвесных кран-балок
Основная задача подвесной кран-балки – перемещение грузов в пределах производственного участка: подъём, горизонтальная транспортировка вдоль пролёта и поперечное перемещение тали по балке. В зависимости от исполнения оборудование может работать как в составе отдельного поста, так и обслуживать линии сборки, зоны комплектации или складские проходы.
Ключевые функции подвесных решений:
- Оптимизация пространства – отсутствие напольных опор и колонн в зоне перемещения груза.
- Повышение точности позиционирования при монтаже, сборке и обслуживании агрегатов.
- Снижение трудозатрат и рисков травматизма по сравнению с ручной переноской и строповкой «на весу» без механизации перемещения.
- Интеграция в технологию – работа в связке с конвейерами, станками, участками ОТК, упаковкой и отгрузкой.
Что такое подвесная кран-балка и чем она отличается от опорной схемы
Опорная кран-балка (опорная схема) – это вариант, при котором мост крана опирается колёсами на рельсы, уложенные сверху на подкрановые балки/консоли колонн. Такая схема традиционно применяется при больших грузоподъёмностях и высоких режимах работы, когда требуется более жёсткая и устойчивая опорная база.
Ключевые отличия подвесной и опорной схем
- Способ установки: подвесная система «висит» на путях; опорная – «стоит» на рельсах.
- Требования к зданию: подвесная кран-балка чаще использует верхние несущие элементы (перекрытия/фермы); опорная требует подкрановых балок и достаточной несущей способности колонн под вертикальные и горизонтальные нагрузки.
- Полезная высота: подвесная схема обычно позволяет лучше использовать высоту помещения за счёт отсутствия массивных подкрановых балок на уровне движения моста (но итог зависит от компоновки тали и путей).
- Покрытие рабочей зоны: подвесные решения нередко удобнее для перекрытия сложных участков и организации нескольких путей, тогда как опорные чаще применяют для классических пролётов с высокой интенсивностью работ.
- Грузоподъёмность и режим: опорные кран-балки, как правило, проще масштабируются под тяжёлые нагрузки и более жёсткие режимы эксплуатации; подвесные чаще выбирают для лёгких и средних задач.
- Монтаж и реконструкция: подвесную систему часто легче интегрировать в существующее здание при наличии подходящих несущих конструкций; опорная может потребовать более серьёзного усиления колонн и устройства подкрановых путей.
Итог: подвесная кран-балка – решение, где кран перемещается по подвешенным путям и эффективно работает в цехах и складах, когда важны рациональное использование пространства и гибкость компоновки. Опорная схема – более «тяжёлая» и универсальная по грузам конструкция с опиранием на рельсы, предпочтительная при высоких нагрузках и интенсивной эксплуатации. Выбор определяется расчётом нагрузок, особенностями здания и требуемой производительностью.
