Автоматический выключатель (автомат) – ключевой элемент защиты электропроводки и оборудования от перегрузки и короткого замыкания. От правильного выбора номинала, типа расцепителей и качества монтажа зависит не только надежность питания, но и пожарная безопасность помещения.
Установка автоматов требует точного соблюдения правил: корректного подбора под сечение кабеля, грамотного разделения линий, правильной коммутации в щите и обязательной проверки после сборки. Если нет уверенности в навыках, разумно заказать электромонтажные работы на https://tokman.by/, чтобы исключить ошибки и получить документируемый результат.
Монтаж в электрощите: правила и практические советы
Автомат должен быть установлен так, чтобы соединения не перегревались, проводники не повреждались, а дальнейшее обслуживание было удобным и безопасным. Ошибки монтажа часто проявляются не сразу: контакт может греться месяцами, постепенно разрушая изоляцию.
Подготовка и безопасность
Перед работами питание отключают и проверяют отсутствие напряжения измерительным прибором. Также оценивают состояние щита: наличие DIN-рейки, шин N/PE, запас места для кабельных вводов, маркировку линий.
- Работа под напряжением недопустима: риск поражения током и повреждения оборудования.
- Порядок в щите снижает вероятность ошибок: подписывайте линии, группируйте автоматы по зонам и назначению.
- Качество инструмента важно: применяйте исправные отвертки, стриппер, бокорезы, динамометрическую отвертку при наличии требований по моменту затяжки.
Подключение проводников: что важно

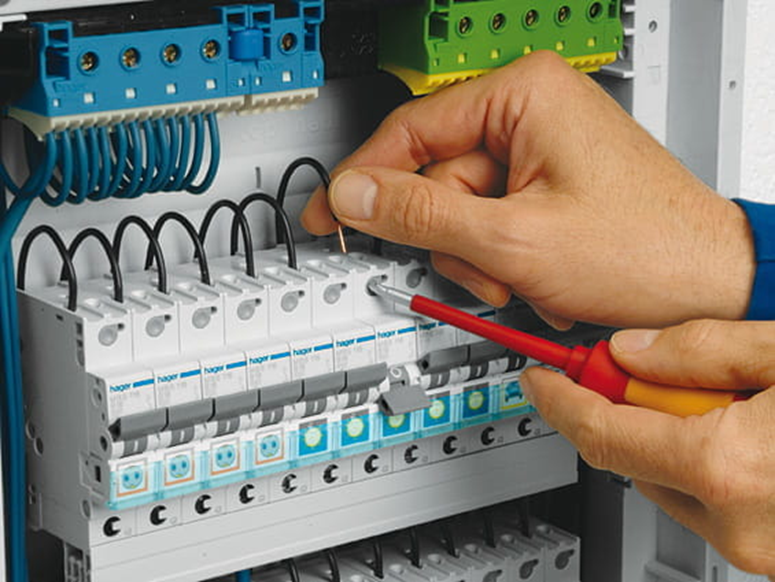

Подключая кабели, соблюдают правильную зачистку, целостность жил и надежность контакта. Многопроволочные жилы рекомендуется оконцовывать наконечниками, чтобы избежать «распушения» и ухудшения контакта.
- Затяжка клемм выполняется с нужным усилием: слабая затяжка вызывает нагрев, чрезмерная может повредить жилу или клемму.
- Одинаковый проводник в клемме: не смешивайте разные сечения и материалы без корректных решений и переходов.
- Аккуратная укладка с запасом длины облегчает обслуживание и предотвращает натяжение жил.
Питание группы автоматов и распределение
Для питания ряда автоматов применяют распределительные гребенки или корректно выполненные перемычки. Гребенка обеспечивает равномерный контакт и аккуратную компоновку, а также снижает вероятность ошибок при сборке.
Важно правильно разделять нулевые и защитные проводники: N и PE не объединяют после вводного разделения. Если в схеме используются УЗО или дифавтоматы, нулевой проводник каждой защищаемой группы должен быть подключен к своей шине N, соответствующей конкретному устройству защиты.
Проверка после установки
После сборки выполняют контроль: визуальную проверку маркировки, соответствия схемы, качества заделки, отсутствия оголенных частей и перекосов на DIN-рейке. Затем проводят испытание включения/отключения и проверяют работу линий под нагрузкой, контролируя отсутствие нагрева клемм и запаха изоляции.
- Тестирование проводится поэтапно: сначала ввод, затем группы, затем подключение нагрузки.
- Диагностика нагрева особенно важна в первые дни эксплуатации: плохой контакт проявляется повышенной температурой.
- Маркировка автоматов и линий экономит время при авариях и обслуживании.
Итог: правильная установка автоматических выключателей – это сочетание грамотного подбора под кабель, аккуратного монтажа, корректной схемы распределения и обязательной проверки. Такой подход повышает надежность сети и снижает риск перегрева, коротких замыканий и пожара.
Выбор номинала и характеристики срабатывания под нагрузку линии: итог
Номинал автоматического выключателя выбирают не «по прибору», а по линии: по допустимому току кабеля, способу прокладки, температуре, количеству жил и условиям теплоотвода. Задача простая: автомат должен надежно защищать проводник от перегрузки и короткого замыкания, не допуская нагрева изоляции выше нормы.
Характеристика срабатывания (B, C, D) подбирается так, чтобы при нормальных пусковых токах нагрузка не вызывала ложных отключений, но при аварии отключение происходило быстро и гарантированно. Если сомневаетесь, ориентируйтесь на тип нагрузки и ожидаемые кратковременные токи, а затем проверьте, что токи КЗ в конце линии достаточны для срабатывания выбранного автомата.
Ключевые проверки перед окончательным выбором
- По перегрузке: расчетный рабочий ток линии не должен превышать допустимый ток кабеля в ваших условиях прокладки; номинал автомата выбирайте так, чтобы он защищал кабель (а не «держал» максимальную нагрузку любой ценой).
- По селективности и логике защиты: групповые автоматы согласуйте с вводным – чтобы при перегрузке/аварии отключался ближайший к повреждению аппарат, а не весь объект.
- По пусковым токам: для нагрузок с кратковременными пиками (двигатели, компрессоры, насосы) чаще требуется более «грубая» характеристика (обычно C или D), чтобы избежать ложных отключений.
- По току короткого замыкания: убедитесь, что в конце линии ожидаемый ток КЗ достаточен для уверенного срабатывания выбранной характеристики, иначе защита может быть ненадежной.
- По отключающей способности: выбирайте автомат с отключающей способностью не ниже предполагаемого тока КЗ в точке установки.
- По типу сети и числу полюсов: корректно определите 1P/1P+N/2P/3P/4P, чтобы при аварии отключались нужные проводники и не оставалось опасных потенциалов.
Итог: правильный автомат – это баланс между защитой кабеля (перегрузка), гарантированным отключением при КЗ (проверка токов и отключающей способности) и устойчивой работой под реальной нагрузкой (выбор характеристики B/C/D с учетом пусковых токов). Если хотя бы один из этих пунктов не подтвержден расчетом или проверкой, номинал и характеристику следует пересмотреть.
