Узлы герметизации вводов применяются для надежной защиты мест прохода инженерных коммуникаций через стены, перекрытия и корпуса оборудования от влаги, пыли, газа и других внешних воздействий.
Они востребованы в строительстве, промышленности и энергетике, где важно обеспечить сохранность кабелей и трубопроводов, предотвратить коррозию и снизить риск аварий из-за разгерметизации.
Правильный выбор и грамотный монтаж узлов зависит от типа вводимой линии, материала основания и условий эксплуатации: давления, температуры, вибраций и степени агрессивности среды. В статье рассмотрим подробнее про узлы герметизации вводов: типовые области применения, основные требования к установке и ключевые этапы монтажа для получения долговечного и герметичного результата.
Как выбрать узел герметизации ввода под материал стены и тип коммуникации
Узел герметизации ввода выбирают так, чтобы он одновременно обеспечивал водо- и газонепроницаемость, компенсировал подвижки конструкции и не повреждал проходящую коммуникацию. Ключевые критерии – материал и состояние стены (монолит, сборный бетон, кирпич, блоки), наличие или отсутствие гильзы, а также диаметр, материал и рабочие условия трубы или кабеля.
При подборе важно учитывать, где располагается ввод: в сухом помещении, в грунте, в зоне капиллярного подсоса или при вероятности напора воды. Чем выше риск воздействия влаги и деформаций, тем предпочтительнее решения с эластомерным уплотнением, возможностью регулировки прижимного усилия и совместимостью с конкретным основанием (в том числе с шероховатыми или пористыми стенами).
Подбор по типу коммуникации и рабочим условиям

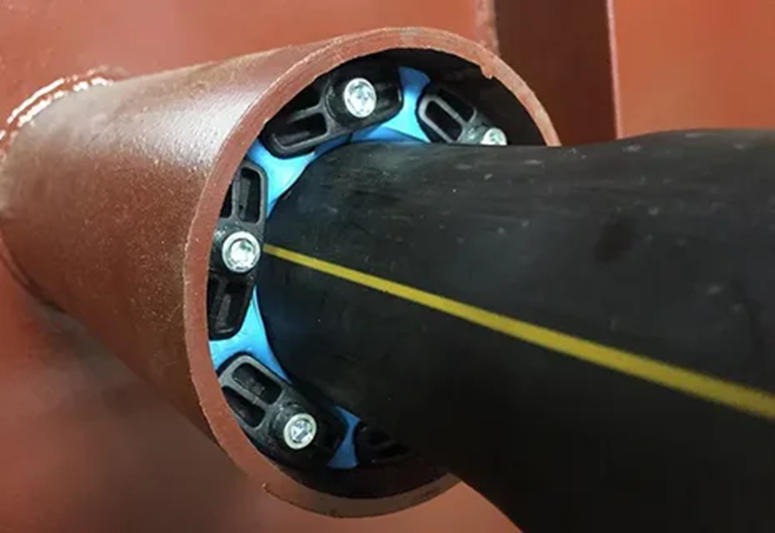

Для трубопроводов (вода, отопление, канализация, газ при соответствующих допусках) решающими становятся внешний диаметр, материал трубы и необходимость компенсации перемещений. Для гладких труб (сталь, медь, ПЭ, ПП) чаще подходят узлы с радиальным обжатием, где уплотнение равномерно прижимается по окружности. Если труба подвержена температурным удлинениям или вибрациям, важно, чтобы узел допускал небольшие смещения без потери герметичности и не создавал концентраторов напряжений на трубе.
Для кабелей и пучков кабелей приоритет – сохранение оболочки и стабильное уплотнение при меньших диаметрах и возможной замене линии. Практичнее решения, где кабель фиксируется без чрезмерного сдавливания и допускается разборка для обслуживания. Если ввод должен сохранять герметичность при добавлении/замене кабеля, заранее закладывают запас по конфигурации узла (модульность или возможность установки дополнительного уплотнения), чтобы не нарушать контур герметизации при последующих работах.
Для гофрированных и ребристых коммуникаций (например, защитные гофротрубы) уплотнение по ребрам может быть менее предсказуемым. В таких случаях предпочтительнее либо участок гладкой втулки/переходника в зоне прохода, либо узел, рассчитанный на профильную поверхность. Если сделать гладкий участок нельзя, при выборе обращают внимание на допустимый диапазон диаметров и на то, как именно уплотнение работает с профилем, чтобы избежать «каналов» по вершинам ребер.
По среде и требованиям уточняют стойкость материалов узла (уплотнений и прижимных элементов) к температуре, химии, УФ (если есть выход наружу) и коррозии. Для подземных вводов дополнительно важны долговечность в постоянной влажности и стабильность при сезонных подвижках грунта; для технических помещений – доступность для периодической подтяжки/осмотра, если конструкция узла это предусматривает.
- Сопоставьте диаметр и материал коммуникации с рабочим диапазоном узла, учитывая допуски и возможные расширения.
- Привяжите решение к стене: с гильзой проще обеспечить повторяемое качество; без гильзы чаще требуется подготовка основания.
- Учитывайте динамику: вибрации, усадки, температурные удлинения – выбирайте узел с эластичным компенсационным ресурсом.
- Проверьте требования к герметичности: влажность/напор/газонепроницаемость определяют класс и конструкцию уплотнения.
