Трансмиссия фронтального погрузчика работает под высокой нагрузкой: машина регулярно разгоняется, меняет направление движения, работает с тяжелым грузом и передает значительный крутящий момент на ведущие мосты. Если коробка передач Амкодор начинает работать с задержками, рывками или посторонними шумами, продолжительная эксплуатация техники без диагностики может привести к более серьезному повреждению агрегата. При этом похожие симптомы возникают не только из-за механического износа КПП, но и при неисправностях гидравлической системы управления, недостаточном давлении масла или проблемах с электрическими компонентами.

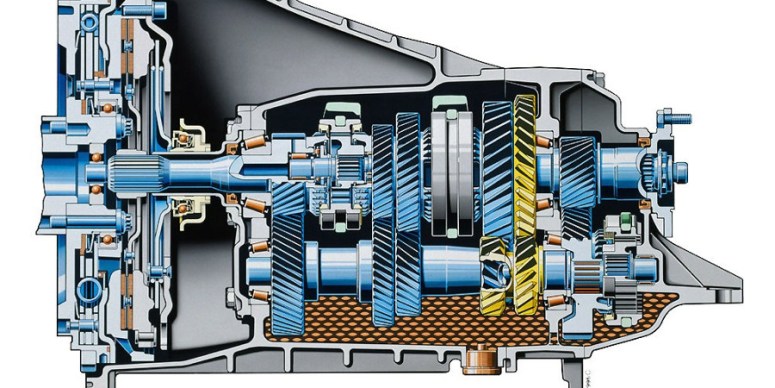

Как устроена коробка передач на погрузчике Амкодор
На многих моделях фронтальных погрузчиков используется гидромеханическая трансмиссия. В отличие от обычной механической КПП, она позволяет переключать режимы движения без постоянной работы со сцеплением и лучше подходит для техники, которой приходится часто менять направление движения.
В состав гидромеханической передачи могут входить:
- гидротрансформатор;
- насосная система;
- пакеты фрикционных дисков;
- планетарные или зубчатые передачи;
- валы;
- подшипники;
- гидравлический блок управления;
- клапаны;
- фильтрующие элементы;
- датчики;
- корпус и система смазки.
Конкретное устройство зависит от модели погрузчика и установленной модификации трансмиссии. Поэтому при ремонте важно ориентироваться не только на название техники, но и на маркировку самого агрегата.
Как работает гидромеханическая передача
Двигатель передает крутящий момент на гидротрансформатор. Его задача — обеспечить плавную передачу мощности и позволить машине начинать движение без жесткого механического соединения двигателя с трансмиссией.
Далее вращение передается на элементы коробки. Необходимая ступень включается за счет соответствующего пакета фрикционов. Давление рабочей жидкости прижимает диски друг к другу, после чего нужные детали передачи связываются и крутящий момент направляется дальше к мостам.
Именно поэтому состояние масла и давление в гидросистеме трансмиссии имеют такое большое значение. Если давление недостаточно, фрикционные диски могут не сжиматься с требуемым усилием. Возникает пробуксовка, повышается температура, а износ фрикционов резко ускоряется.
Основные признаки неисправности КПП Амкодор
Неисправности трансмиссии редко возникают совершенно неожиданно. В большинстве случаев им предшествуют изменения в работе машины, которые можно заметить заранее.
Один из распространенных симптомов — задержка начала движения. Оператор включает передний или задний ход, но погрузчик начинает двигаться только через несколько секунд.
Другой тревожный признак — рывок при включении передачи. Особенно внимательно стоит отнестись к ситуации, когда раньше переключение происходило плавно, а затем появились сильные удары.
На проблемы с трансмиссией также могут указывать:
- машина плохо разгоняется;
- тяга уменьшается после прогрева;
- одна из передач не включается;
- отсутствует передний или задний ход;
- передача периодически выключается;
- появились гул, скрежет или металлический стук;
- трансмиссионное масло быстро перегревается;
- появилась течь масла;
- в жидкости присутствует металлическая стружка;
- при увеличении оборотов двигателя скорость машины почти не растет.
Последний симптом часто связан с пробуксовкой фрикционных пакетов или проблемами гидротрансформатора.
Почему погрузчик не едет вперед или назад
Отсутствие движения не всегда означает разрушение коробки. До разборки агрегата следует проверить несколько более простых причин.
Сначала оценивают уровень трансмиссионного масла. При его недостатке насос может не обеспечивать необходимое давление для включения фрикционов.
Затем проверяют состояние фильтра. Сильное загрязнение ограничивает поток жидкости и также вызывает падение давления.
Причиной отсутствия одной из передач могут быть неисправности клапана управления, соленоида, проводки либо управляющего блока. На технике с электрогидравлическим управлением команда оператора проходит через несколько элементов прежде, чем соответствующий пакет фрикционов будет включен.
Если передний ход работает, а заднего нет — или наоборот, — это значительно сужает область поиска неисправности.
Почему коробка начинает буксовать
Пробуксовка проявляется характерным образом: обороты двигателя увеличиваются, но техника разгоняется медленно. Под нагрузкой проблема становится заметнее.
Одна из вероятных причин — износ фрикционных дисков. Если рабочая поверхность фрикционов повреждена, пакет уже не способен надежно передавать крутящий момент.
Но перед разборкой необходимо измерить давление в системе. Даже исправный комплект фрикционных дисков будет проскальзывать, если управляющего давления недостаточно.
Причинами снижения давления могут быть изношенный насос, засоренный фильтр, внутренние утечки, повреждение уплотнений или неисправность гидравлического клапана.
Продолжать работу с буксующей передачей нежелательно. Трение вызывает сильный нагрев и образование продуктов износа, которые затем распространяются вместе с маслом по всей системе.
Откуда появляются удары при переключении
Сильный толчок при включении переднего или заднего хода может возникать как из-за самой КПП, так и из-за других компонентов трансмиссии.
Стоит проверить карданные валы, крестовины, соединения, фланцы и люфты в ведущих мостах. Иногда удар, который оператор воспринимает как неисправность коробки, фактически возникает в карданной передаче.
Если механические соединения исправны, проверяют давление и работу системы управления фрикционами. Слишком резкое включение пакета также приводит к жесткому переключению.
Дополнительно следует оценить состояние опор двигателя и трансмиссии. Изношенные крепления позволяют агрегатам значительно смещаться при изменении нагрузки, что усиливает удары.
Почему трансмиссия перегревается
Повышенная температура — один из самых опасных признаков неисправности гидромеханической передачи.
Перегрев может быть вызван:
- недостаточным уровнем масла;
- загрязненным фильтром;
- неисправностью системы охлаждения;
- постоянной пробуксовкой фрикционов;
- использованием неподходящей жидкости;
- высокой нагрузкой;
- загрязнением радиатора;
- неисправностью гидротрансформатора.
Нормальную работу трансмиссии невозможно обеспечить только заменой перегретого масла. Сначала необходимо определить, почему температура поднялась выше допустимого значения.
Особенно опасен длительный перегрев для уплотнений и фрикционных материалов. Их свойства ухудшаются, после чего внутренние утечки и пробуксовка становятся еще сильнее.
Как проверить состояние КПП перед ремонтом
Диагностику лучше начинать без разборки агрегата. В первую очередь проверяют уровень, состояние и запах масла.
Потемневшая жидкость с выраженным запахом гари может указывать на перегрев фрикционных пакетов. Металлическая пыль и стружка свидетельствуют об интенсивном механическом износе.
Следующий этап — проверка давления. Измерения необходимо выполнять в предусмотренных контрольных точках и сравнивать их с техническими параметрами конкретной трансмиссии.
Также оценивают работу машины:
- на холодной трансмиссии;
- после прогрева;
- при включении переднего хода;
- при включении заднего хода;
- под рабочей нагрузкой.
Если неисправность появляется только после нагрева, это может быть связано с увеличением внутренних утечек при снижении вязкости масла.
Что чаще всего повреждается внутри коробки
После длительной эксплуатации наиболее выраженный износ обычно приходится на детали, постоянно работающие под нагрузкой.
Это могут быть фрикционные и стальные диски, подшипники, валы, зубчатые колеса, втулки и уплотнения. Также проверяется состояние гидравлических клапанов и посадочных поверхностей.
Важно учитывать взаимосвязь деталей. Например, разрушенный подшипник способен вызвать перекос вала, после чего начинают неправильно работать зубчатые зацепления. Поэтому при капитальном ремонте недостаточно заменить только наиболее очевидно поврежденную деталь.
Как правильно подобрать коробку передач или запчасти
Для идентификации агрегата желательно использовать заводскую маркировку. Один и тот же погрузчик в зависимости от года производства и комплектации может иметь разные исполнения трансмиссии.
При подборе учитывают:
- модель техники;
- модификацию;
- каталожный номер агрегата;
- заводскую маркировку;
- тип установленной трансмиссии;
- исполнение корпуса;
- расположение присоединительных элементов;
- параметры гидравлического управления.
Если маркировка сохранилась плохо, полезно сделать фотографии агрегата, шильдика, разъемов и мест крепления.
Как продлить ресурс трансмиссии погрузчика
Основное правило — не допускать длительной работы с признаками пробуксовки или перегрева. Даже если машина продолжает выполнять свои функции, такая эксплуатация ускоряет разрушение внутренних деталей.
Необходимо следить за уровнем масла, соблюдать интервалы его замены и своевременно менять фильтры. При ремонте важно поддерживать чистоту гидравлической системы: продукты разрушения старых деталей не должны попасть в восстановленный агрегат.
Также следует регулярно обращать внимание на то, как техника начинает движение и переключает направление. Изменение задержки включения, появление рывков или необычного гула зачастую позволяет обнаружить неисправность на ранней стадии.
Коробка погрузчика представляет собой сложный механико-гидравлический агрегат, поэтому правильная диагностика должна включать проверку не только внутренних деталей, но и масла, давления, электрики, гидротрансформатора и остальных элементов трансмиссии. Именно комплексный подход помогает определить реальную причину неисправности и избежать дорогостоящей замены исправных компонентов.
