Линейные направляющие используются в оборудовании, где требуется точное перемещение узлов по заданной траектории. Они обеспечивают плавное движение кареток, столов станков, рабочих платформ и других элементов механизма.
От качества направляющих напрямую зависит точность обработки, стабильность работы оборудования и его общий ресурс.
Такие системы широко применяются в станках, автоматических линиях, измерительном оборудовании и роботизированных установках. Их основная задача — обеспечить движение без люфтов и с минимальным трением.

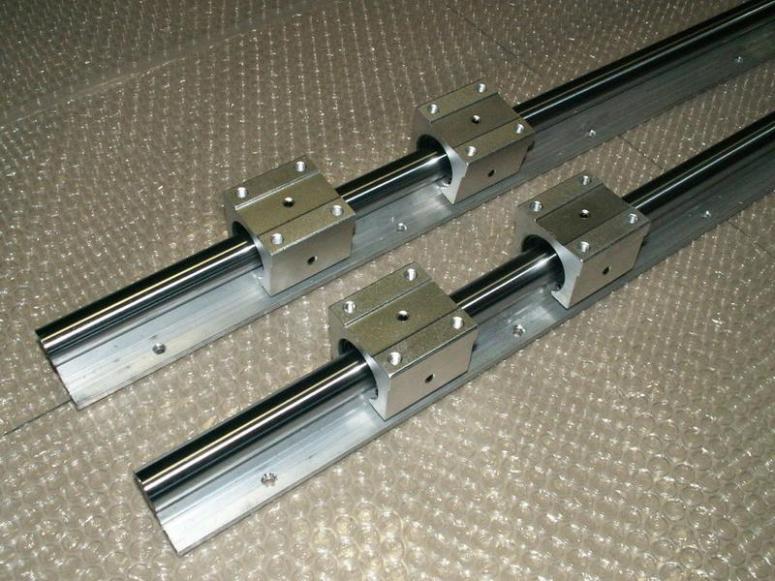

Конструкция линейных направляющих обычно состоит из двух основных элементов: рельса и каретки. Рельс крепится к станине оборудования, а каретка перемещается по нему с помощью шариков или роликов. Внутри каретки находится система циркуляции тел качения, благодаря которой движение происходит плавно и без рывков.
При выборе направляющих важно учитывать несколько технических параметров. Они определяют, сможет ли система выдерживать нагрузки и обеспечивать необходимую точность.
Основные характеристики линейных направляющих:
- допустимая нагрузка на каретку
- точность позиционирования
- тип тел качения (шариковые или роликовые)
- длина направляющих и ход каретки
- жесткость конструкции
Направляющие подбираются с учетом типа оборудования. Например, для высокоточных станков важна минимальная погрешность перемещения. В тяжелых станках и прессах основное значение имеет высокая грузоподъемность.
Шариковые направляющие чаще используются в оборудовании средней нагрузки. Они обеспечивают плавное движение и высокую точность. Роликовые системы рассчитаны на более тяжелые условия эксплуатации и выдерживают большие нагрузки.
Линейные направляющие применяются в разных видах промышленного оборудования:
- фрезерные и токарные станки
- станки с числовым программным управлением
- автоматические сборочные линии
- упаковочное оборудование
- роботизированные системы
Для стабильной работы механизма важно правильно установить направляющие. Даже небольшая ошибка при монтаже может привести к перекосу каретки. В результате увеличивается трение, появляются вибрации и ускоряется износ.
Большое значение имеет также состояние поверхности, на которую устанавливаются направляющие. Основание должно быть ровным и жестким. Неровности приводят к деформации рельса и ухудшению точности перемещения.
Чтобы увеличить срок службы направляющих, необходимо регулярно проводить техническое обслуживание. Оно включает очистку, смазку и проверку состояния рабочих поверхностей.
Наиболее распространенные причины преждевременного износа:
- попадание пыли и металлической стружки
- недостаточная или нерегулярная смазка
- перегрузка оборудования
- неправильная установка направляющих
- перекос каретки при работе
В производственных условиях направляющие часто оснащаются защитными элементами. Это могут быть металлические кожухи, гармошки или специальные щетки. Они предотвращают попадание загрязнений на рабочие поверхности.
При правильной установке и регулярном обслуживании линейные направляющие способны работать длительное время без потери точности. Они обеспечивают стабильное перемещение узлов, снижают трение и позволяют оборудованию работать с высокой повторяемостью операций.
Поэтому при выборе направляющих важно учитывать не только размеры и нагрузку, но и условия эксплуатации. Это позволяет обеспечить надежную работу оборудования и избежать преждевременного износа механизма
