Прочность металлических конструкций – это основа их безопасной и долговечной работы в зданиях, мостах, опорах, эстакадах и технологических рамах. Ошибка на этапе проверки несущей способности может привести к избыточной массе, перерасходу металла или, наоборот, к недопустимым напряжениям и повреждениям в эксплуатации.
Чтобы расчёты были надёжными, важно не только «посчитать по формуле», но и корректно задать расчётную схему, нагрузочные сочетания, граничные условия, выбрать адекватную модель работы элементов и соединений. Ниже приведены практические правила и советы, которые помогают уменьшить риск ошибок и повысить качество проектных решений.
Ключевые правила расчёта
1) Начинайте с расчётной схемы и предпосылок
Любой прочностной расчет начинается с ответов на вопросы: как конструкция опирается, как она закреплена от потери устойчивости, где передаются усилия и какие деформации допустимы. Неверно заданные опоры или связи часто дают «красивые» результаты, которые не имеют отношения к реальности.
- Опоры и закрепления: фиксируйте, какие степени свободы действительно ограничены (повороты, горизонтальные/вертикальные перемещения).
- Стыки и узлы: определите, являются ли соединения шарнирными, полужёсткими или жёсткими, и чем это подтверждается.
- Пути передачи нагрузок: проверьте, что усилия проходят через элементы, способные их воспринять (например, наличие диафрагм, связей, ребер).
2) Учитывайте нагрузки и сочетания
Металлические конструкции чувствительны к изменению нагрузок во времени и к их совместному действию. Ошибка в сочетаниях может привести к недогрузу наиболее опасных режимов или к нерациональному завышению сечений.
- Постоянные нагрузки: собственный вес, ограждающие конструкции, стационарное оборудование.
- Временные нагрузки: эксплуатационные, снеговые, ветровые, крановые, монтажные.
- Особые воздействия: температурные деформации, динамика, сейсмика, аварийные сценарии (если применимо).
Практический совет: фиксируйте источник каждой нагрузки, её площадь/линию приложения и способ передачи (через настил, прогоны, балки, узлы), чтобы в любой момент можно было восстановить логику расчёта.
3) Проверяйте прочность, устойчивость и жёсткость как систему
Даже если напряжения в элементе невелики, он может потерять устойчивость, а конструкция – не пройти по прогибам или вибрациям. Разумно вести проверку по трём направлениям, не подменяя одно другим.
- Прочность: контроль напряжений/усилий в опасных сечениях, оценка концентраций напряжений в зонах отверстий, вырезов, резких переходов.
- Устойчивость: местная (стенка, полка), общая (стержень), устойчивость формы и плоской формы изгиба, устойчивость сжатых поясов.
- Жёсткость и эксплуатационная пригодность: прогибы, относительные перемещения, раскрытие зазоров, вибрации, точность работы оборудования.

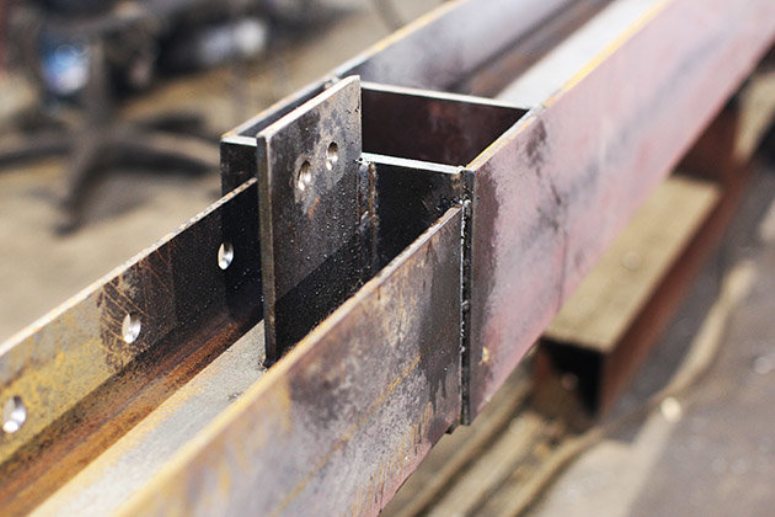

4) Узлы и соединения – не «второстепенная часть»
В металле соединение часто определяет надёжность всей конструкции. Даже при сильных элементах слабый шов, недостаточное число болтов или неверно подобранная толщина фасонки может стать решающим фактором.
- Болтовые соединения: проверяйте срез/смятие/растяжение, работу по трению (если применимо), шаги и расстояния до кромок, совместную работу группы болтов.
- Сварные соединения: учитывайте тип шва, длину, катет, доступность выполнения, возможные дефекты, а также направления усилий относительно шва.
- Фасонки и накладки: проверяйте на изгиб и местные напряжения, избегайте неоправданно тонких деталей, склонных к потерям устойчивости.
Практические советы инженеру
Делайте «быструю оценку» до детального моделирования. Прикиньте порядок усилий и прогибов вручную: это помогает выявить грубые ошибки в геометрии, единицах измерения и нагрузках до того, как модель станет сложной.
Контролируйте единицы измерения и исходные данные. Самые частые сбои – перепутанные кН и Н, мм и м, неверная плотность материала, некорректные площади/моменты инерции профилей.
Уточняйте работу элемента в реальной конструкции. Один и тот же профиль может работать по-разному в зависимости от связей и закреплений: например, при наличии настила или поперечных связей резко меняется устойчивость сжатого пояса.
Не игнорируйте конструктивные мелочи. Отверстия под болты, вырезы, технологические окна, подрезки, эксцентриситеты и монтажные зазоры часто добавляют дополнительные моменты и снижают несущую способность.
Проверяйте чувствительность результата. Измените жёсткость узла, длину закрепления, наличие связи или вариант опирания – и посмотрите, как реагируют усилия. Если малое изменение даёт большой скачок, значит система пограничная и требует дополнительного обоснования.
Фиксируйте расчётную логику. Краткое пояснение: схема, нагрузки, сочетания, основные проверки, критические элементы и узлы. Это облегчает экспертизу, авторский надзор и последующие изменения проекта.
Согласовывайте расчёт и конструктив. Рациональность металлоконструкции – это баланс: иногда небольшое утолщение фасонки или добавление связи даёт больший эффект, чем увеличение сечения основного элемента.
Заложите проверяемость и ремонтопригодность. Доступ к сварным швам, возможность подтяжки болтов, дренаж и защита от коррозии повышают фактическую надёжность не хуже, чем формальный запас.
Итог: надёжные прочностные проверки металлических конструкций строятся на корректной схеме, реалистичных нагрузках, обязательной оценке устойчивости и внимании к узлам. Чем прозрачнее исходные предпосылки и чем тщательнее контроль «узких мест», тем безопаснее и экономичнее будет итоговое решение.
Нормативная база: как выбрать актуальные СП, ГОСТ и Еврокоды под конкретный объект
Выбор нормативных документов для прочностных расчётов металлических конструкций начинается не с перечня «самых популярных» СП и ГОСТ, а с фиксации исходных условий объекта: страна и юрисдикция строительства, назначение здания/сооружения, уровень ответственности, применяемые материалы и технологии, стадия проектирования и требования заказчика/экспертизы.
Правильно подобранная нормативная база снижает риск перерасчётов и замечаний, потому что обеспечивает согласованность нагрузок, расчётных моделей, коэффициентов надёжности и правил конструирования. Ошибка обычно проявляется не в «не той формуле», а в конфликте документов: разные комбинации нагрузок, разные коэффициенты, разные требования к узлам и проверкам устойчивости.
Алгоритм выбора документов под конкретный объект
- Определите регуляторную рамку проекта.
- Проект в РФ с прохождением экспертизы: базово ориентируйтесь на действующие СП и обязательные/применимые ГОСТ.
- Проект за пределами РФ или по контракту с требованием EN: базово ориентируйтесь на Еврокоды и национальные приложения (NA) страны строительства.
- Смешанный контур (например, расчёты по EN, выпуск документации в РФ): заранее согласуйте с заказчиком и проверяющей стороной, какие разделы и в каком виде принимаются.
- Зафиксируйте «ядро» расчётного комплекта.
- Нагрузки и воздействия: один «главный» документ (СП или EN) для постоянных/временных, климатических, технологических воздействий и комбинаций.
- Сталь и расчёт элементов: один «главный» документ для предельных состояний, устойчивости и проверок сечений.
- Соединения: один «главный» документ для болтов/сварки/узлов, чтобы не смешивать коэффициенты и критерии несущей способности.
- Сопоставьте уровень ответственности и требования по надёжности.
- Проверьте: класс/уровень ответственности, коэффициенты надёжности по нагрузке и материалу, требования к прогибам и колебаниям.
- Убедитесь, что требования к огнестойкости, сейсмике, коррозионной защите и т.п. включены отдельными применимыми документами (а не «по умолчанию»).
- Определите границы применения Еврокодов (если они используются).
- Еврокоды работают как система: нагрузки (EN 1991), основы проектирования (EN 1990), стальные конструкции (EN 1993) и т.д.
- Критически важно применять национальные приложения к EN (NA), потому что именно там закреплены национально определяемые параметры.
- Проверьте «конфликты» между документами до начала расчётов.
- Комбинации нагрузок и коэффициенты надёжности.
- Классификация сечений/элементов и критерии местной/общей устойчивости.
- Расчёт сварных швов и болтов (модель сопротивления, коэффициенты, требования к контролю).
- Предельные прогибы/перемещения и требования к вибрациям.
- Оформите «Матрицу норм» в составе исходных данных проекта.
- Зафиксируйте: перечень документов, год/редакцию, область применения, какие разделы проекта на них опираются.
- Отдельно укажите: что применяется как обязательное, что как справочное, что как дополнение (например, производственные стандарты, каталоги, типовые узлы).
Практическое правило: на один расчётный контур (нагрузки > расчёт элементов > узлы > общая устойчивость и пригодность к эксплуатации) выбирайте одну согласованную систему норм. Если вынужденно применяются СП и Еврокоды одновременно, границы должны быть документально зафиксированы, а переходные коэффициенты и комбинации – проверены и обоснованы.
Итог: актуальные СП, ГОСТ и Еврокоды выбирают не «по списку», а по логике объекта: юрисдикция и экспертиза > единая система нагрузок и коэффициентов > единые правила расчёта элементов и соединений > контроль конфликтов и фиксация редакций. Такой подход делает расчёты воспроизводимыми, защищаемыми и снижает риск критичных расхождений на стадии проверки и строительства.
