Силовой кабель – это электротехническое изделие, предназначенное для передачи и распределения электроэнергии от источника питания к потребителям. Он состоит из одной или нескольких токопроводящих жил, изоляции, оболочки и, при необходимости, защитных элементов, которые обеспечивают безопасную и стабильную работу в заданных условиях. Каталог компании «Харвест» предлагает большой выбор кабелей.
От правильного выбора силового кабеля зависит надежность электроснабжения, устойчивость сети к перегреву и перегрузкам, а также безопасность людей и оборудования. Поэтому при проектировании и монтаже важно учитывать напряжение, токовую нагрузку, способ прокладки, температуру окружающей среды и требования по пожарной безопасности.

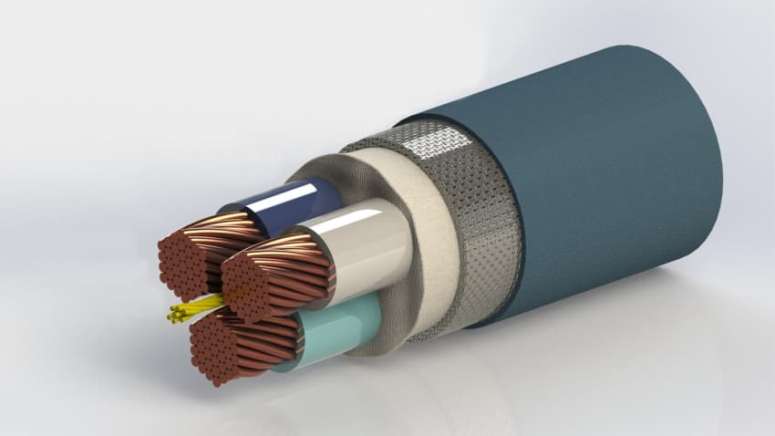

Понятие и конструкция силового кабеля
В основе силового кабеля лежит токопроводящая жила (медь или алюминий), которая переносит электрический ток. Жилы могут быть однопроволочными (жесткими) или многопроволочными (гибкими), что влияет на удобство монтажа и допустимые радиусы изгиба.
Основные элементы
- Жила – проводник тока; подбирается по материалу и сечению в зависимости от нагрузки.
- Изоляция – предотвращает утечки тока и пробой; изготавливается из ПВХ, сшитого полиэтилена и других материалов.
- Оболочка – защищает от влаги, механических воздействий и химических факторов.
- Экран (при необходимости) – снижает электромагнитные помехи и выравнивает электрическое поле.
- Броня (при необходимости) – повышает стойкость к удару, давлению и рискам повреждения при прокладке.
Классификация по ключевым признакам
Силовые кабели различают по напряжению (низковольтные и высоковольтные), по числу жил (одножильные, многожильные), по материалу жил (медные и алюминиевые), а также по типу изоляции и наличию защитных слоев. Для выбора важно учитывать не только паспортные параметры, но и условия эксплуатации: влажность, УФ-излучение, вероятность механических воздействий, требования к дымо- и газовыделению.
Что относят к силовым кабельным линиям: критерии по напряжению, конструкции и области эксплуатации
К силовым кабельным линиям относят совокупность кабеля (или нескольких кабелей), соединительных и концевых муфт, оконцеваний и иных комплектующих, проложенных по трассе и предназначенных для передачи и распределения электрической энергии от источника к потребителю. Идентификация «силовая кабельная линия» опирается не на один признак, а на сочетание параметров: рабочее напряжение, конструкция кабеля и условия эксплуатации.
Практически это означает, что к силовой кабельной линии относят решения, где кабель рассчитан на длительную работу под нагрузкой, имеет соответствующую изоляцию и защитные оболочки, а также применяется в сетях электроснабжения (а не для связи/сигналов/управления). Ниже – основные критерии, по которым силовые кабельные линии отделяют от прочих кабельных трасс.
Критерии отнесения к силовым кабельным линиям
1) По уровню напряжения силовые кабельные линии классифицируют по номинальному напряжению сети и назначению в системе электроснабжения.
- Низкое напряжение – линии распределения и питания потребителей в зданиях и на промплощадках.
- Среднее напряжение – межподстанционные и распределительные линии, питающие центры нагрузки, РП/ТП, крупные электроприёмники.
- Высокое и сверхвысокое напряжение – магистральные и межсистемные линии для передачи больших мощностей на значительные расстояния.
2) По конструкции кабеля силовую принадлежность подтверждают конструктивные элементы, обеспечивающие передачу мощности и безопасную эксплуатацию.
- Токопроводящие жилы требуемого сечения (однопроволочные/многопроволочные; медь/алюминий) для длительных токовых нагрузок.
- Изоляция, рассчитанная на рабочее напряжение и тепловые режимы (в том числе длительно допустимую температуру).
- Экраны (для отдельных классов напряжения и условий) для выравнивания электрического поля и снижения влияния на окружающие цепи.
- Металлическая оболочка или броня (при необходимости) для механической защиты и/или снижения последствий повреждений.
- Наружная оболочка для защиты от влаги, химических воздействий, УФ-излучения, истирания.
- Комплектующие: концевые заделки, соединительные/ответвительные муфты, вводы – как неотъемлемая часть линии.
3) По области и условиям эксплуатации силовые кабельные линии выделяют по среде прокладки и режимам внешних воздействий, где требуются соответствующие защитные свойства.
- Внутренние сети: здания и сооружения, технические этажи, кабельные шахты и каналы, вводы в НКУ/ЩО.
- Наружная прокладка: по эстакадам, в лотках, по стенам, на открытом воздухе, в защитных трубах.
- Подземные линии: в траншеях, блоках, коллекторах, кабельной канализации; с учётом грунтовых вод, коррозии, сезонных температур.
- Промышленная среда: зоны вибрации, повышенных температур, агрессивных сред, риск механических повреждений.
- Особые зоны: пожароопасные и взрывоопасные участки, пути эвакуации, критически важные потребители – с повышенными требованиями к сохранению работоспособности и пожарной безопасности.
Итог: к силовым кабельным линиям относят кабельные трассы, предназначенные именно для передачи и распределения электрической энергии, где соответствие подтверждается одновременно уровнем напряжения, конструкцией кабеля и комплектующих и условиями эксплуатации. Такой подход позволяет корректно выбирать тип кабеля, способ прокладки и защитные решения, обеспечивая надёжность, долговечность и безопасность электроснабжения.
