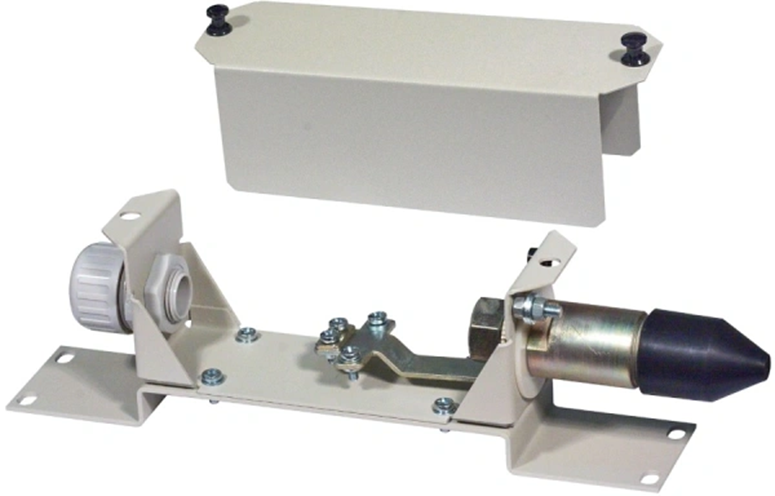

Ввод кабельный универсальный применяется для герметичного и безопасного ввода кабеля в корпус оборудования, распределительную коробку или щит, обеспечивая защиту от пыли, влаги и механических воздействий.
При выборе и монтаже важно учитывать соответствие диаметра кабеля, материал корпуса и уплотнений, требования к степени защиты, а также условия эксплуатации, включая температурный режим и возможное воздействие химических сред.
Установка выполняется с подготовкой отверстия нужного размера, корректной фиксацией резьбовой части и равномерной затяжкой прижимного элемента, чтобы исключить повреждение оболочки кабеля и сохранить герметичность. Дополнительно проверяют надежность крепления, отсутствие перекоса уплотнителей и соблюдение требований к прокладке кабеля, включая минимальный радиус изгиба и предотвращение натяжения в зоне ввода.
Нормативные ограничения и требования к вводному узлу
Выбор универсального кабельного ввода должен соответствовать обязательным требованиям по электробезопасности, пожарной безопасности и промышленной эксплуатации, действующим для конкретного объекта и типа оборудования. Ограничения обычно касаются допустимых материалов корпуса и уплотнений, требований к стойкости к старению, коррозии и воздействию химических сред, а также к сохранению герметичности при штатных и аварийных режимах.
Нормативно значимыми являются условия прокладки и ввода: допустимые радиусы изгиба кабеля, исключение механического перетирания о кромки, защита от натяжения и вибрации, а также обеспечение правильного заземления и непрерывности экрана (для экранированных линий). При применении в зонах с повышенной опасностью дополнительно учитывают специальные требования к предотвращению распространения пламени и к ограничению проникновения горючих газов/паров через вводной узел.
При подборе вводного узла важно заранее определить, что именно требуется подтвердить документально: соответствие назначению по напряжению и температуре, допустимая группа материалов уплотнений, стойкость к УФ и озону для наружной установки, а также совместимость с оболочкой кабеля. Для ответственных применений предпочтительны решения с прослеживаемой маркировкой и комплектом подтверждающих документов, чтобы исключить применение элементов, не рассчитанных на реальные эксплуатационные воздействия.
Условия эксплуатации, классы защиты IP и критерии выбора
Класс защиты IP определяет уровень защиты оболочки вводного узла от проникновения твердых частиц и воды; он выбирается по наиболее неблагоприятному воздействию в месте установки. Для помещений без пыли и прямого воздействия воды часто достаточно базовой защиты, тогда как для производственных зон с пылью, моечной обработкой, осадками или конденсатом требуется более высокий IP, причем важна не только цифра, но и сохранение класса при фактическом монтаже.
На практике герметичность зависит от правильного подбора диапазона обжима под внешний диаметр кабеля, качества и типа уплотнения, а также от состояния поверхности кабельной оболочки. Даже высокий заявленный IP может быть недостижим, если кабель имеет овальность, повреждения, мягкую оболочку, выраженный рельеф или если ввод затянут с неправильным моментом; в таких случаях выбирают решения с расширенным диапазоном уплотнения или с дополнительными элементами компенсации.
При выборе вводного узла по условиям эксплуатации учитывают совокупность факторов и закладывают запас, чтобы характеристики не деградировали со временем:
- Температурный диапазон: соответствие уплотнений и корпуса минимальным/максимальным температурам и циклам нагрев–охлаждение.
- Механические воздействия: вибрация, ударные нагрузки, постоянное натяжение кабеля; при необходимости выбирают вводы с разгрузкой натяжения.
- Среда: наличие масел, растворителей, соляного тумана, агрессивных моющих средств; материал уплотнения подбирают под конкретную химию.
- Наружная установка: УФ-стойкость, осадки, обледенение, риск образования конденсата; предусматривают дренаж/вентиляцию там, где это допустимо.
- Пыль и взвеси: требования к пыленепроницаемости и к сохранению уплотнения при загрязнении монтажной зоны.
Окончательный выбор вводного узла выполняют по приоритету безопасности: сначала подтверждают соответствие нормативным ограничениям для объекта и оборудования, затем выбирают класс IP и конструкцию уплотнения под фактические условия, и только после этого уточняют типоразмер, материалы и комплектность. Такой порядок снижает риск утраты герметичности, ускоренного старения уплотнений и появления дефектов кабеля в месте ввода.
