Лоткові системи застосовують для впорядкування кабельних трас у житлових, комерційних та промислових об’єктах. Вони допомагають зібрати проводку в єдиний маршрут, спростити обслуговування та зменшити ризики механічних пошкоджень.
Правильно підібраний тип лотка і грамотний монтаж впливають на довговічність мережі, безпеку експлуатації та зручність модернізації. Нижче наведено ключові нюанси вибору та встановлення, які варто врахувати ще на етапі проєктування та щоб купити перфорований лоток.
Особливості встановки: від розмітки до введення в експлуатацію
Монтаж починають із розрахунку навантаження та схеми маршруту: враховують кількість ліній, запас на розширення, перетини з іншими інженерними мережами й можливість доступу для обслуговування. Далі визначають точки кріплення та підбирають підвіси, консолі, анкери відповідно до матеріалу основи.
Підготовка та кріплення
- Виконати розмітку траси з урахуванням поворотів, підйомів і технологічних відступів від стін та стелі.
- Підібрати крок опор так, щоб уникнути провисання при робочому навантаженні та з урахуванням маси кабельного пучка.
- Встановити підвіси/консолі, перевірити рівень і геометрію, потім закріпити секції лотка та з’єднувачі.
Повороти, переходи та стикування
На поворотах і розгалуженнях застосовують каталог кабелю, готові фасонні елементи або акуратно формують їх з урахуванням мінімальних радіусів вигину кабелю. Стики виконують рівно, без перекосів, щоб не пошкодити оболонки. Різані кромки обов’язково зачищають, а при потребі відновлюють захисне покриття.
Прокладання кабелю та маркування
Кабелі укладають без надмірного натягу, дотримуючись радіусів вигину та розділяючи силові й слаботочні лінії. Фіксацію виконують стяжками або кліпсами з кроком, достатнім для стабільності пучка. Маркування ліній, напрямків та вузлів підключення спрощує обслуговування і зменшує час на пошук несправностей.
Типові помилки, яких варто уникати
- Неправильний крок опор, що призводить до прогину та деформацій.
- Відсутність захисту кромок після різання та ризик пошкодження ізоляції.
- Переповнення траси без запасу на вентиляцію і подальше розширення.
- Змішування різних систем без сумісних з’єднувачів і кришок.
Щоб монтаж був надійним, важливо узгодити матеріал і покриття з умовами експлуатації, перевірити сумісність аксесуарів та закласти резерв по ширині й навантаженню. Грамотно змонтовані лотки для кабелю забезпечують впорядковану трасу, спрощують модернізацію та підвищують безпеку інженерної інфраструктури.
Висновки
Кабельні лотки – практичне рішення для організації та захисту кабельних трас у житлових, комерційних і промислових об’єктах. Правильно підібраний тип лотка та коректно спроєктований маршрут спрощують монтаж, підвищують безпеку, полегшують обслуговування й майбутнє розширення мережі.
Якість результату визначається не лише матеріалом і конструкцією лотка, а й дотриманням правил встановлення: надійне кріплення, коректні радіуси поворотів, розділення силових і слаботочних ліній, заземлення металевих систем і контроль навантаження. Саме системний підхід зменшує ризики перегріву, механічних пошкоджень і простоїв під час ремонту.
Ключові орієнтири під час вибору та монтажу
- Відповідність умовам експлуатації: вологість, пил, корозійні фактори, зовнішній/внутрішній монтаж, вимоги до вогнестійкості.
- Запас по місткості: плануйте простір під додавання кабелів і не перевищуйте допустиме заповнення.

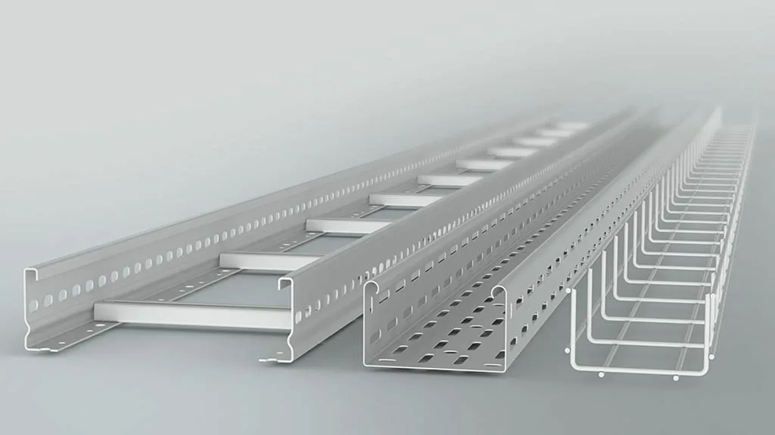

- Механічна надійність: правильно обирайте переріз, тип лотка (суцільний, перфорований, драбинчастий, дротяний) і крок опор.
- Електробезпека: металеві лотки заземлюйте, контролюйте електричну неперервність з’єднань і застосовуйте сумісну фурнітуру.
- Акуратна траса: мінімізуйте перетини, дотримуйтесь радіусів вигину, використовуйте заводські елементи поворотів і відгалужень.
- Обслуговуваність: маркуйте лінії, залишайте доступ до ревізійних зон і передбачайте точки входу/виходу з лотка.
- Спроєктуйте маршрут з урахуванням навантаження, розділення ліній і доступу для сервісу.
- Підберіть систему (тип лотка, кріплення, з’єднувачі, кришки, перегородки) під умови об’єкта.
- Виконайте монтаж з контролем кріплень, опор, геометрії траси та заземлення.
- Прокладіть і зафіксуйте кабелі без перетягування та з дотриманням радіусів вигину.
- Перевірте та задокументуйте трасу: маркування, схеми, фотофіксація, результати огляду.
