Рефлектограммы оптического кабеля – это важный инструмент в области оптических сетей, позволяющий проводить диагностику и анализ состояния волоконно-оптических линий передачи данных.
Они основаны на регистрации отражений и рассеяний сигнала в ходе его распространения по кабелю, что позволяет выявлять различные неисправности и дефекты.
Таким образом, рефлектограммы оптического кабеля предоставляют подробную информацию о наличии разрывов, повреждений, соединительных элементов и разделительных станций в линии. Это особенно важно для повышения надежности и эффективности эксплуатации оптоволоконных коммуникаций.
Роль рефлектограмм в обеспечении качества оптоволоконной связи
Использование рефлектограмм значительно повышает надежность и эффективность системы оптоволоконной связи, позволяя контролировать качество передачи сигнала и предотвращать потери данных в рабочем процессе.
Значение рефлектограмм для обеспечения качества связи

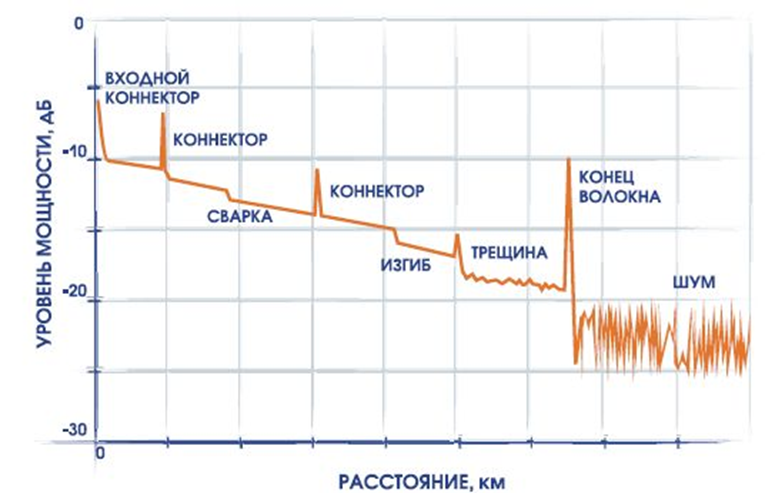

Рефлектограммы позволяют определить основные параметры оптического кабеля:
- длина и расположение разрывов;
- наличие и тип повреждений;
- качество сварных соединений и соединений адаптеров;
- величину потерь на участке кабеля.
Эти показатели напрямую влияют на качество передачи данных и стабильность работы сети.
Рефлектограммам доверяют для определения причины ухудшения сигнала и определения точек, требующих ремонта или замены.
Основные принципы работы рефлектограмм для диагностирования оптического кабеля
Рефлектограммы оптического кабеля базируются на использовании метода отражения световых сигналов для определения состояния и характеристик волоконно-оптической линии. В процессе диагностирования в кабель вводится оптический сигнал, который проходит по волокну и отражается в местах возникновения несплошностей, повреждений или различий в характеристиках материала. Регистрация отражений позволяет выявлять и локализовать дефекты на всей длине кабеля.
Основной принцип работы рефлектограммы заключается в анализе формы и амплитуды отраженных сигналов. В случае исправного кабеля отражение практически не происходит, а при наличии повреждений или неоднородностей отражающие сигналы усиливаются и фиксируются на спектре. Эти данные позволяют специалистам оценить состояние волоконно-оптической линии и определить места необходимости проведения ремонтных работ.
Принципы работы рефлектограмм
1. Генерация сигнала и его распространение. В диагностическом оборудовании создается импульсный или непрерывный световой сигнал, который направляется вдоль оптического кабеля. Этот сигнал распространяется по волокну и взаимодействует с его структурой.
2. Отражение и регистрация. В местах, где есть изменения или повреждения, происходит отражение части сигнала. Отраженные сигналы возвращаются к детектору, где они преобразуются в электрический сигнал и фиксируются в рефлектограмме.
3. Анализ полученных данных. Специалисты используют полученную кривую для оценки характеристик кабеля. Амплитуда, время задержки и форма отраженных импульсов позволяют определить тип и местоположение неисправностей.
Основные этапы проведения диагностирования
- Подготовка оборудования и кабеля к измерениям. Проверка исправности генератора световых импульсов и системы регистрации.
- Ввод контрольного сигнала и регистрация отражений. Проведение измерения с учетом длины кабеля и его особенностей.
- Интерпретация полученных данных. Анализ формы и амплитуды сигналов для выявления дефектов.
Эффективность интерпретации рефлектограмм зависит от правильного выбора методов анализа и квалификации специалиста. Современные автоматизированные системы и математические модели значительно повышают точность диагностики и снижают риск ошибок. В конечном итоге, тщательный анализ характеристик отражений способствует своевременному обнаружению и устранению неисправностей, что обеспечивает надежную работу оптических коммуникационных систем и продлевает срок их службы.
